- Stoc: In Stoc
- Model: WFCAEM112S
- Greutate: 1.00kg
- Dimensiuni: 19.00cm x 30.00cm x 35.00cm

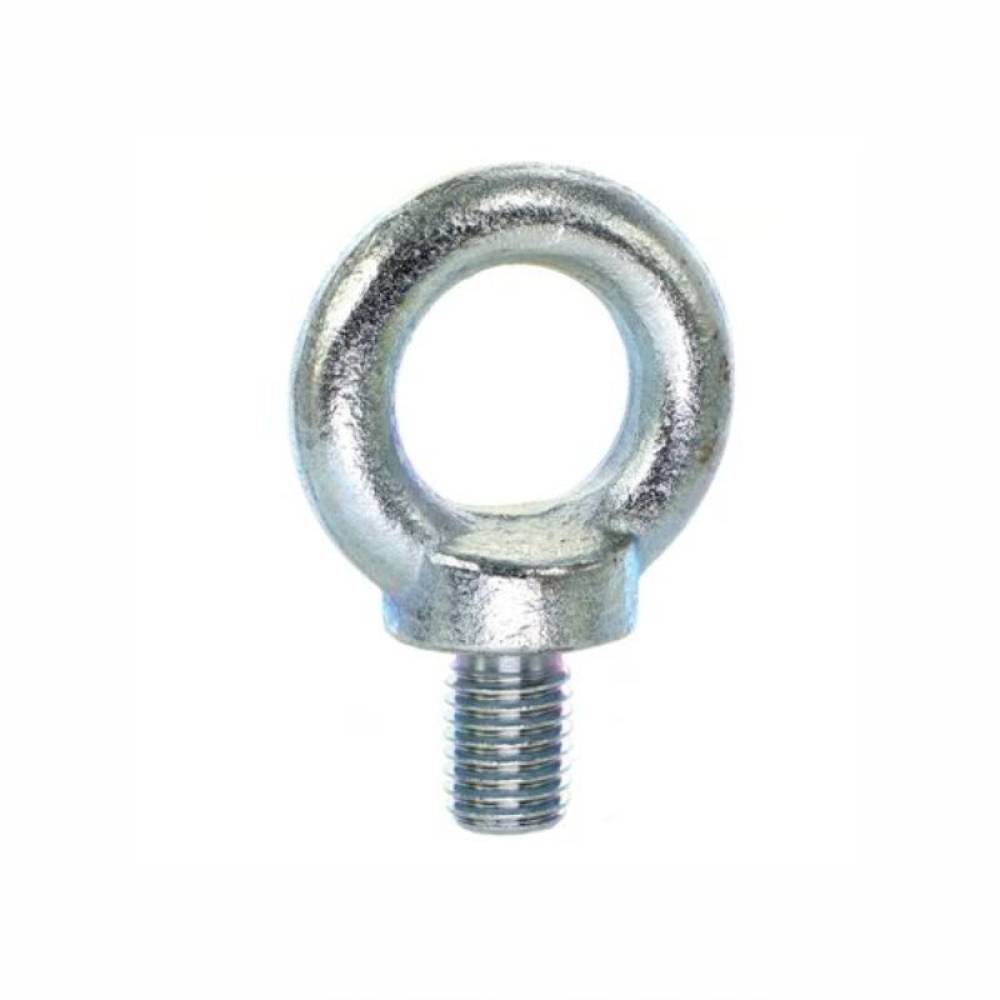

Inel de ridicare cu surub DIN580 M12, 09522648 UNIQ.
Producator Damesa Spania.
Descriere:

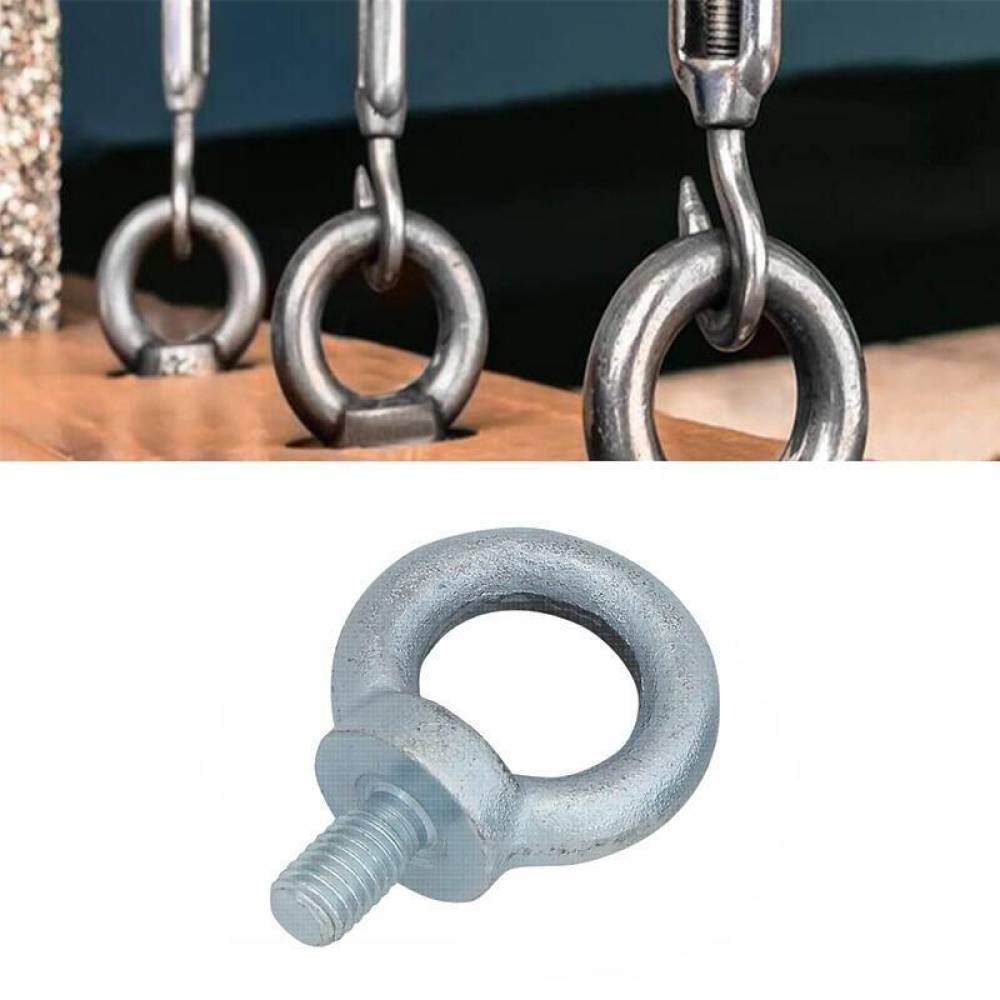

Utilizarea inelului de ridicare cu surub pentru ridicare este recomandata in special atunci cand incarcatura care urmeaza sa fie ridicata sau fixata are o suprafata perfect plana;
Surubul cu inel pentru ridicare se insurubeaza in articolul care urmeaza sa fie ridicat folosind surubul filetat care face parte din articol, garantand astfel o imbinare perfecta intre ambele parti si asigurand ca unitatea poate fi ridicata sau fixata in conditii de siguranta;
Specificatii:
Material: Otel C15 cu finisaj din zinc galvanizat;
Dimensiune (d1) - M12;Dimensiune (d2) - 54 mm;
Dimensiune (d3) - 30 mm;Dimensiune (d4) - 30 mm;
Lungime totala ( n + L) - 73.5 mm;Lungime surub (L) - 20.5 mm;
Sarcina maxima - 340 kg.
* Pentru a nu compromite siguranta, incarcarea maxima a fiecarui surub nu ar trebui niciodata depasita.
Inel de ridicare DIN 580 — AEM
Material: Oțel C15 · Finisaj: Zincat · Marcat CE · Standard: DIN 580

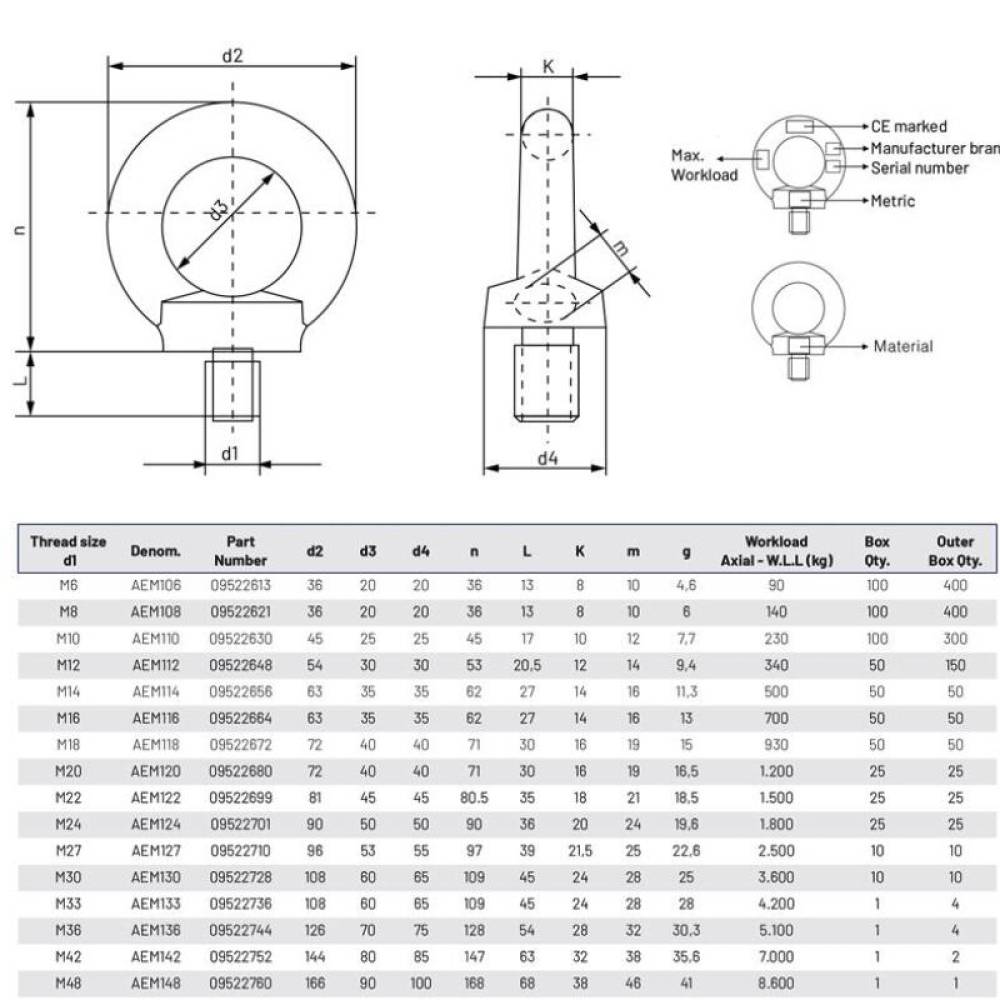

| Denom. | Nr. articol | Filet (d1) | d2 | d3 | d4 | n | L | K | m | g (kg) | WLL - kg (Sarcina max. admisă) | Cant. cutie |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AEM106 | 09522613 | M6 | 36 | 20 | 20 | 36 | 13 | 8 | 10 | 4,6 | 90 | 100 |
| AEM108 | 09522621 | M8 | 36 | 20 | 20 | 36 | 13 | 8 | 10 | 6 | 140 | 100 |
| AEM110 | 09522630 | M10 | 45 | 25 | 25 | 45 | 17 | 10 | 12 | 7,7 | 230 | 100 |
| AEM112 | 09522648 | M12 | 54 | 30 | 30 | 53 | 20,5 | 12 | 14 | 9,4 | 340 | 50 |
| AEM114 | 09522656 | M14 | 63 | 35 | 35 | 62 | 27 | 14 | 16 | 11,3 | 500 | 50 |
| AEM116 | 09522664 | M16 | 63 | 35 | 35 | 62 | 27 | 14 | 16 | 13 | 700 | 50 |
| AEM118 | 09522672 | M18 | 72 | 40 | 40 | 71 | 30 | 16 | 19 | 15 | 930 | 50 |
| AEM120 | 09522680 | M20 | 72 | 40 | 40 | 71 | 30 | 16 | 19 | 16,5 | 1.200 | 25 |
| AEM122 | 09522699 | M22 | 81 | 45 | 45 | 80,5 | 35 | 18 | 21 | 18,5 | 1.500 | 25 |
| AEM124 | 09522701 | M24 | 90 | 50 | 50 | 90 | 36 | 20 | 24 | 19,6 | 1.800 | 25 |
| AEM127 | 09522710 | M27 | 96 | 53 | 55 | 97 | 39 | 21,5 | 25 | 22,6 | 2.500 | 10 |
| AEM130 | 09522728 | M30 | 108 | 60 | 65 | 109 | 45 | 24 | 28 | 25 | 3.600 | 10 |
| AEM133 | 09522736 | M33 | 108 | 60 | 65 | 109 | 45 | 24 | 28 | 28 | 4.200 | 1 |
| AEM136 | 09522744 | M36 | 126 | 70 | 75 | 128 | 54 | 28 | 32 | 30,3 | 5.100 | 1 |
| AEM142 | 09522752 | M42 | 144 | 80 | 85 | 147 | 63 | 32 | 38 | 35,6 | 7.000 | 1 |
| AEM148 | 09522760 | M48 | 166 | 90 | 100 | 168 | 68 | 38 | 46 | 41 | 8.600 | 1 |
W.L.L. = Working Load Limit (în română: Sarcină Maximă de Lucru Admisă) — sarcină axială.
Este greutatea maximă pe care o poate suporta inelul de ridicare în condiții normale de utilizare, aplicată pe axa șurubului, fără a se deforma sau rupe.
De exemplu:
- AEM106 (M6) → 90 kg maxim
- AEM116 (M16) → 700 kg maxim
- AEM148 (M48) → 8.600 kg maxim
Cu cât filetul este mai mare, cu atât sarcina admisă este mai mare.
