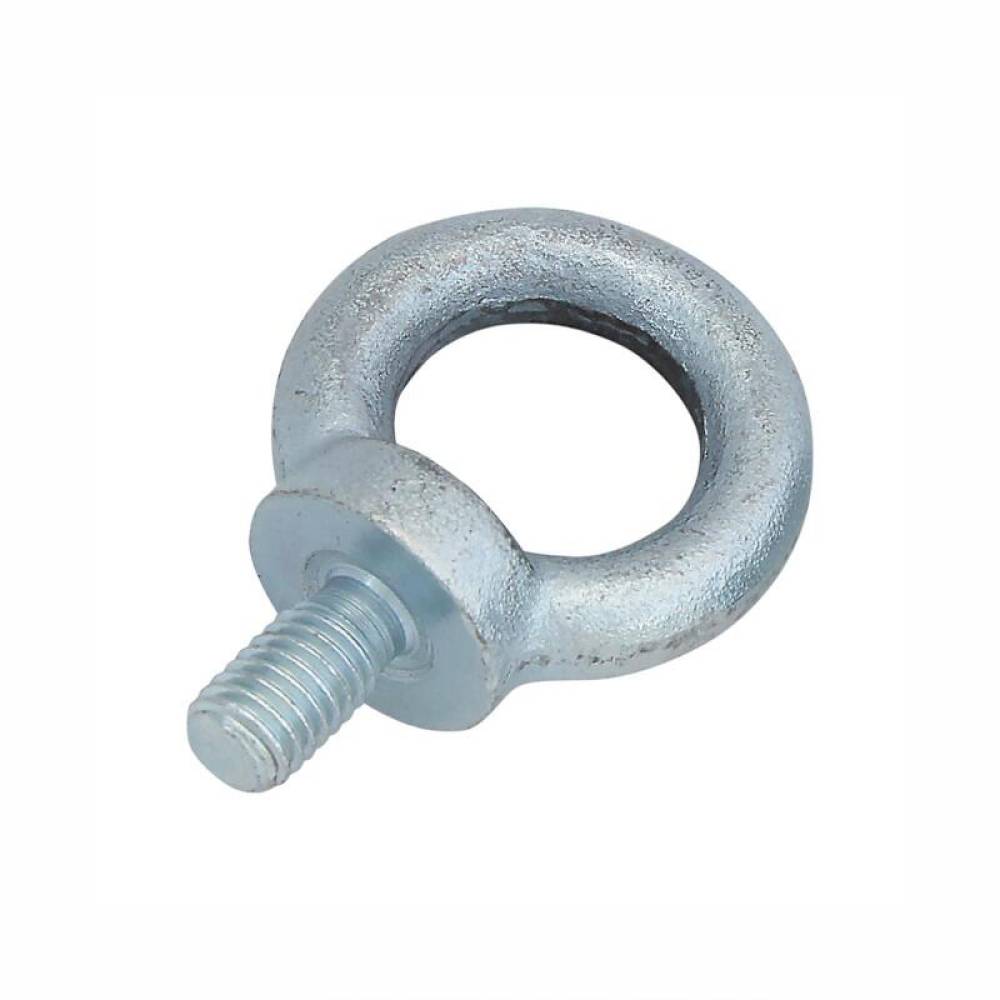

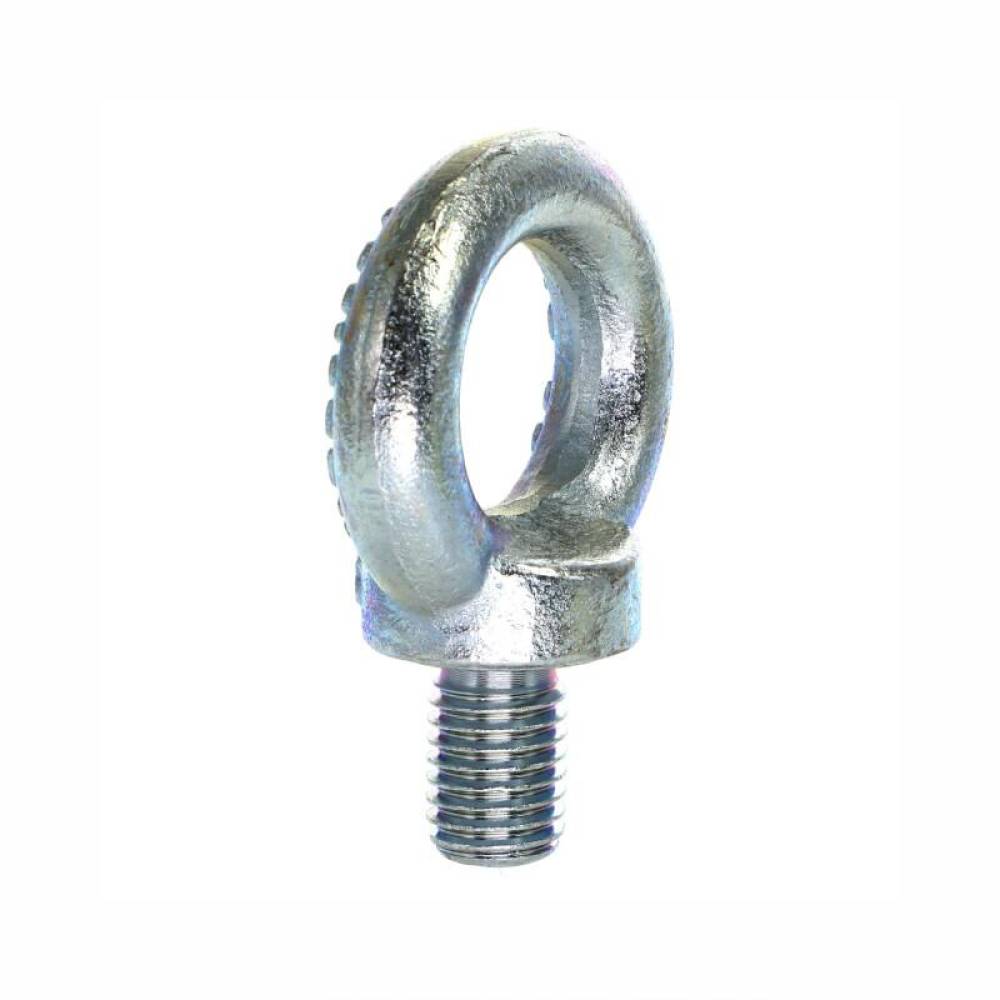

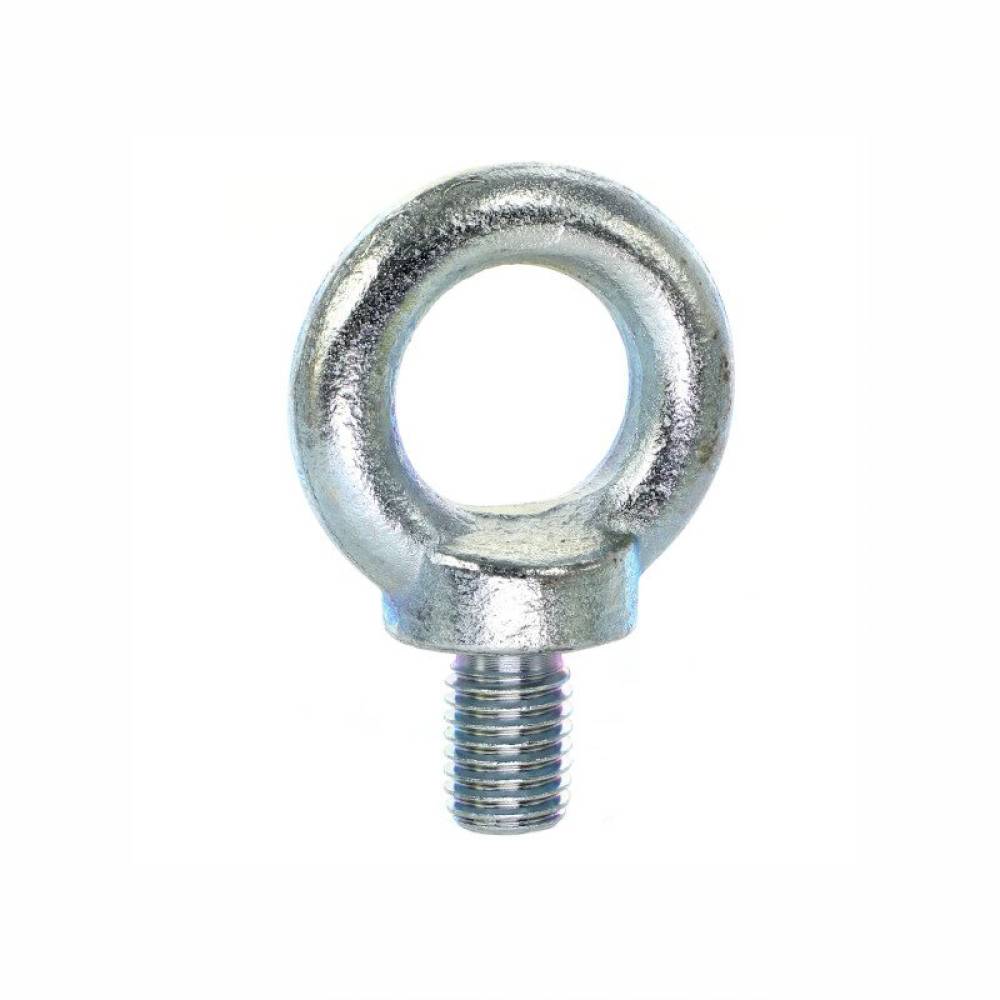

Inel de ridicare cu șurub DIN580 M16, 09522664 UNIQ
Brand UNIQ. Importator oficial UNIQ Damesa în România, Intersection SRL.
Inelul de ridicare DIN580 M16 este proiectat pentru ridicarea și fixarea în siguranță a sarcinilor grele. Fabricat din oțel C15 cu finisaj de zinc galvanizat, oferă rezistență la coroziune și durabilitate în medii industriale sau de construcții. Șurubul se înșurubează direct în piesa de ridicat, asigurând o prindere stabilă și sigură.
Detalii tehnice:
• Standard: DIN580
• Material: oțel C15, zinc galvanizat
• Dimensiune filet (d1): M16
• Dimensiune inel (d2): 63 mm
• Dimensiune inel interior (d3): 35 mm
• Dimensiune inel exterior (d4): 35 mm
• Lungime totală (n + L): 89 mm
• Lungime șurub (L): 27 mm
• Sarcină maximă admisă: 700 kg

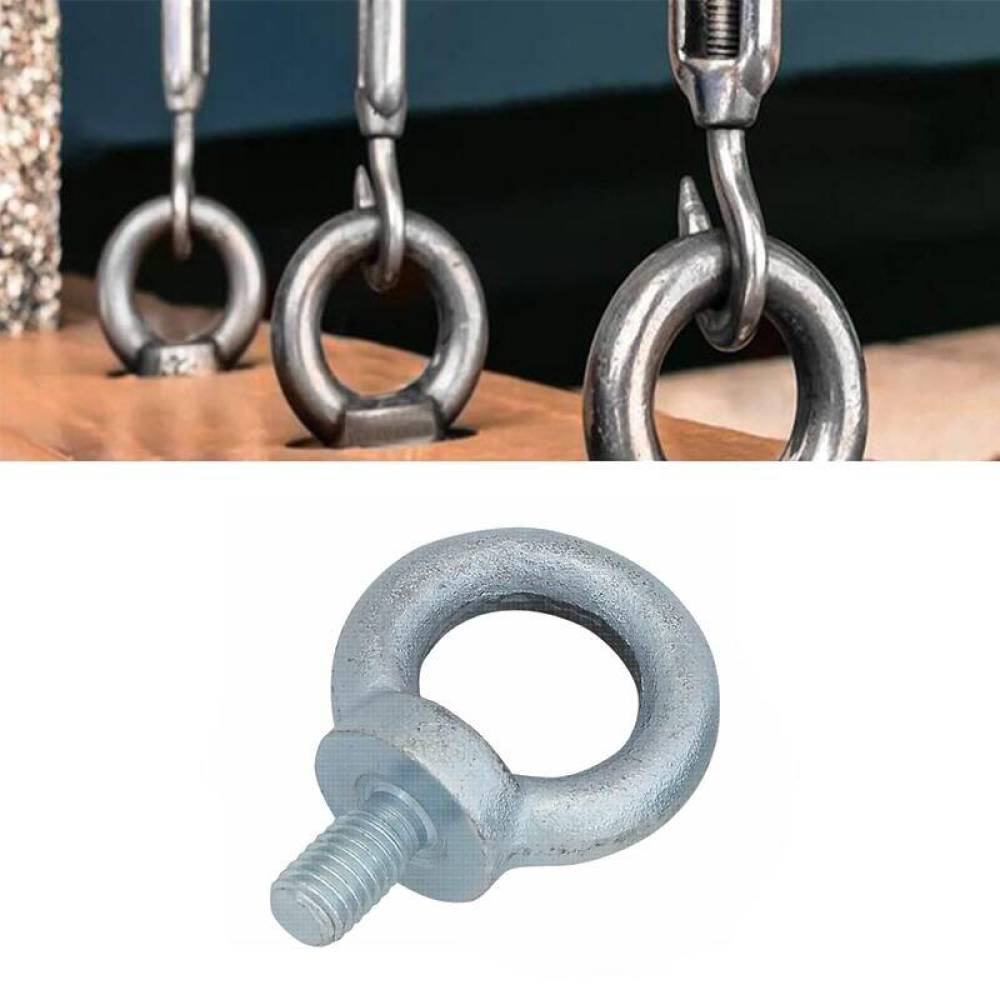

• Utilizare: ridicare și fixare sarcini grele
• Aplicații: industrie, construcții, transport, mecanică
* Pentru a nu compromite siguranta, incarcarea maxima a fiecarui surub nu ar trebui niciodata depasita.

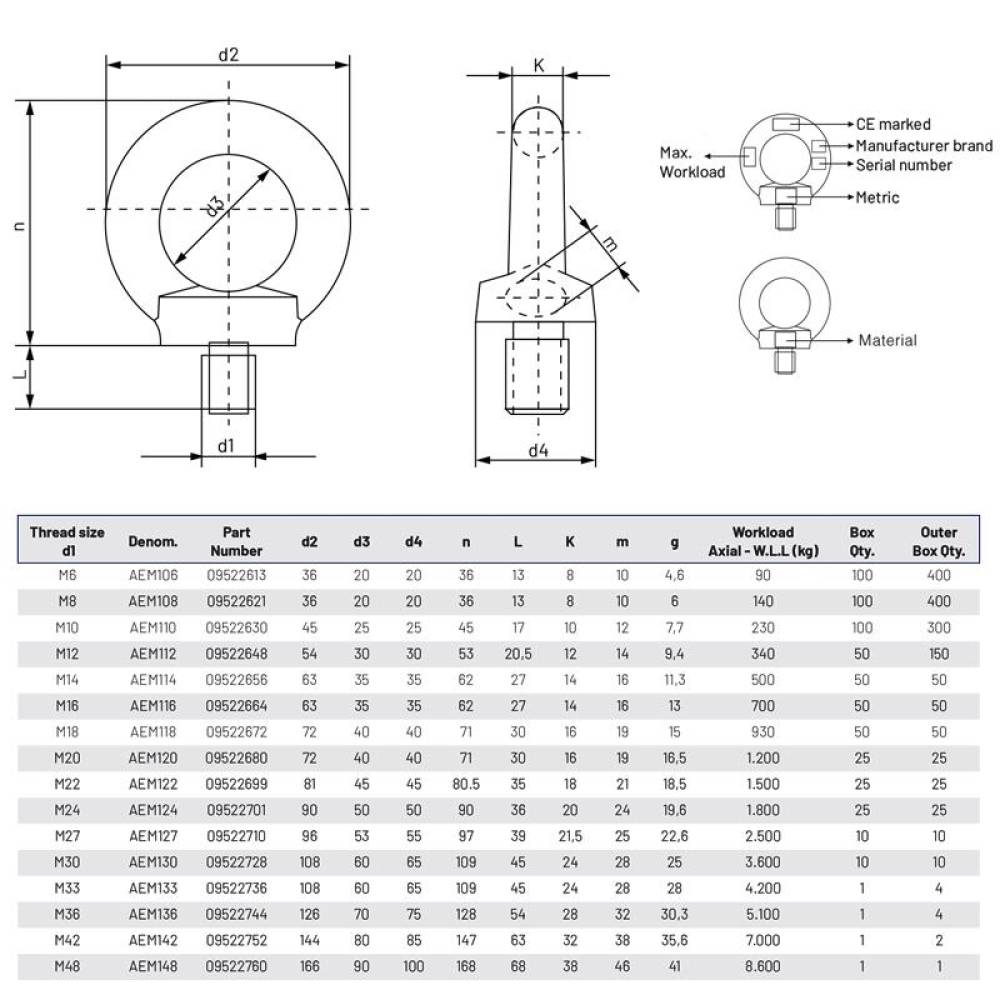

Inel de ridicare DIN 580 — AEM
Material: Oțel C15 · Finisaj: Zincat · Marcat CE · Standard: DIN 580
| Denom. | Nr. articol | Filet (d1) | d2 | d3 | d4 | n | L | K | m | g (kg) | WLL - kg (Sarcina max. admisă) | Cant. cutie |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AEM106 | 09522613 | M6 | 36 | 20 | 20 | 36 | 13 | 8 | 10 | 4,6 | 90 | 100 |
| AEM108 | 09522621 | M8 | 36 | 20 | 20 | 36 | 13 | 8 | 10 | 6 | 140 | 100 |
| AEM110 | 09522630 | M10 | 45 | 25 | 25 | 45 | 17 | 10 | 12 | 7,7 | 230 | 100 |
| AEM112 | 09522648 | M12 | 54 | 30 | 30 | 53 | 20,5 | 12 | 14 | 9,4 | 340 | 50 |
| AEM114 | 09522656 | M14 | 63 | 35 | 35 | 62 | 27 | 14 | 16 | 11,3 | 500 | 50 |
| AEM116 | 09522664 | M16 | 63 | 35 | 35 | 62 | 27 | 14 | 16 | 13 | 700 | 50 |
| AEM118 | 09522672 | M18 | 72 | 40 | 40 | 71 | 30 | 16 | 19 | 15 | 930 | 50 |
| AEM120 | 09522680 | M20 | 72 | 40 | 40 | 71 | 30 | 16 | 19 | 16,5 | 1.200 | 25 |
| AEM122 | 09522699 | M22 | 81 | 45 | 45 | 80,5 | 35 | 18 | 21 | 18,5 | 1.500 | 25 |
| AEM124 | 09522701 | M24 | 90 | 50 | 50 | 90 | 36 | 20 | 24 | 19,6 | 1.800 | 25 |
| AEM127 | 09522710 | M27 | 96 | 53 | 55 | 97 | 39 | 21,5 | 25 | 22,6 | 2.500 | 10 |
| AEM130 | 09522728 | M30 | 108 | 60 | 65 | 109 | 45 | 24 | 28 | 25 | 3.600 | 10 |
| AEM133 | 09522736 | M33 | 108 | 60 | 65 | 109 | 45 | 24 | 28 | 28 | 4.200 | 1 |
| AEM136 | 09522744 | M36 | 126 | 70 | 75 | 128 | 54 | 28 | 32 | 30,3 | 5.100 | 1 |
| AEM142 | 09522752 | M42 | 144 | 80 | 85 | 147 | 63 | 32 | 38 | 35,6 | 7.000 | 1 |
| AEM148 | 09522760 | M48 | 166 | 90 | 100 | 168 | 68 | 38 | 46 | 41 | 8.600 | 1 |
W.L.L. = Working Load Limit (în română: Sarcină Maximă de Lucru Admisă) — sarcină axială.
Este greutatea maximă pe care o poate suporta inelul de ridicare în condiții normale de utilizare, aplicată pe axa șurubului, fără a se deforma sau rupe.
De exemplu:
- AEM106 (M6) → 90 kg maxim
- AEM116 (M16) → 700 kg maxim
- AEM148 (M48) → 8.600 kg maxim
Cu cât filetul este mai mare, cu atât sarcina admisă este mai mare.
