Brida galvanizata DIN741, pentru cablu fi10, M10, 09520052 UNIQ

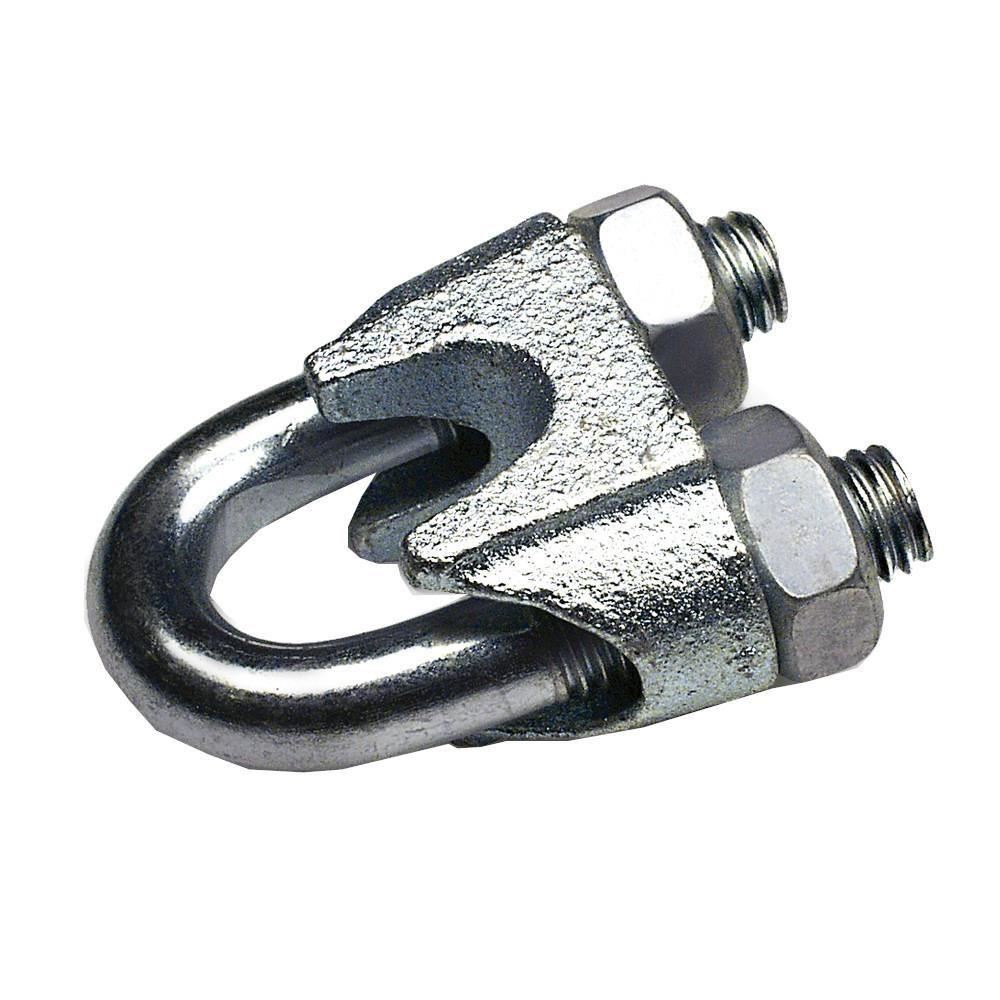

Bridă galvanizată DIN 741 pentru cablu fi10 (Ø10mm), execuție U cu două piulițe de fixare, oțel zincat galvanizat — fixare sigură și robustă a cablurilor și frânghiilor la sarcini mari, cod 09520052, producător UNIQ.

Brand: Mikalor

• Tip produs: Bridă cablu tip U, două piulițe;
• Cod produs: 09520052;
• Producător: UNIQ;
• Standard: DIN 741;
• Diametru cablu: fi10 mm (Ø10mm);
• Filet: M10;
• Material: Oțel zincat galvanizat (protecție anticorozivă);

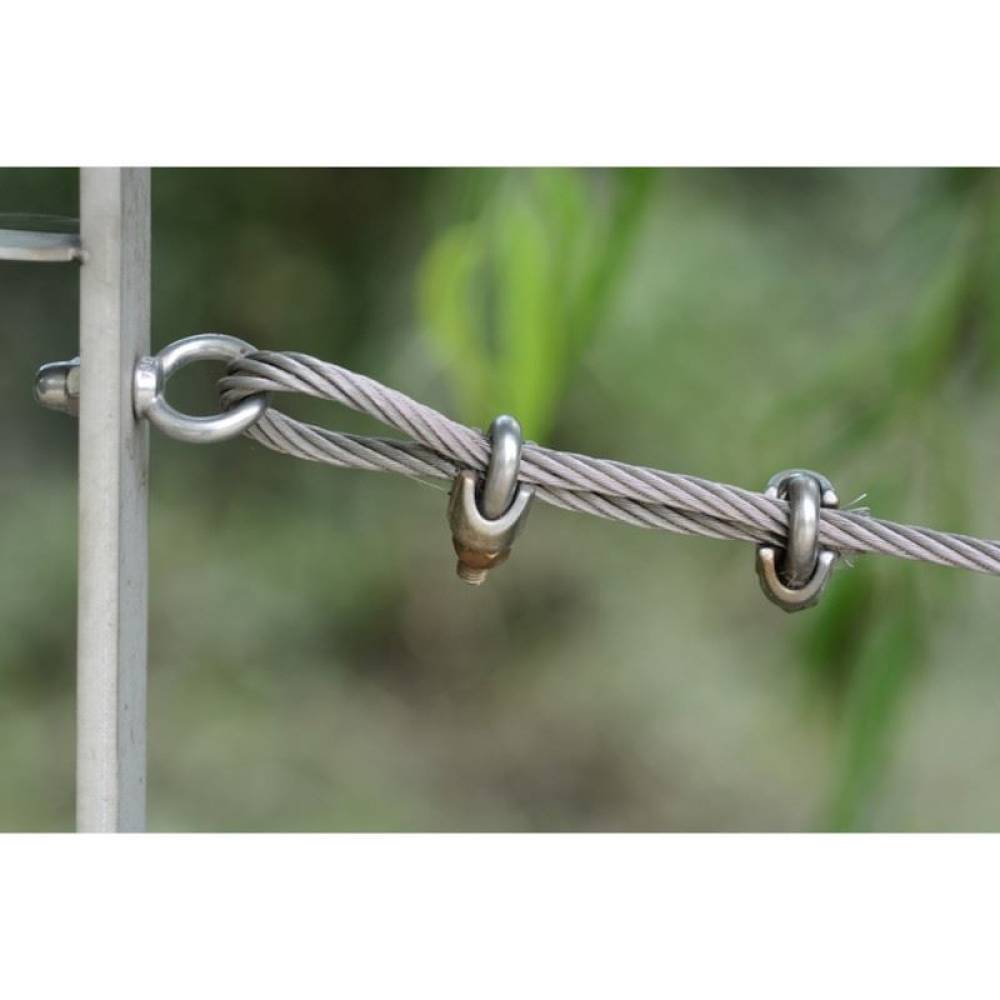

• Utilizare: Cabluri oțel, frânghii, sisteme de ancorare, ridicare și susținere sarcini mari;
• fi10 — pragul sarcinilor mari — cablul de 10mm intră în categoria aplicațiilor structurale: tirante de hale, ancoraje de fundație, sisteme de ridicare industriale. La acest diametru, o bridă fără standard DIN poate ceda catastrofal sub sarcină — conformitatea DIN 741 nu este un detaliu, ci o cerință de siguranță.

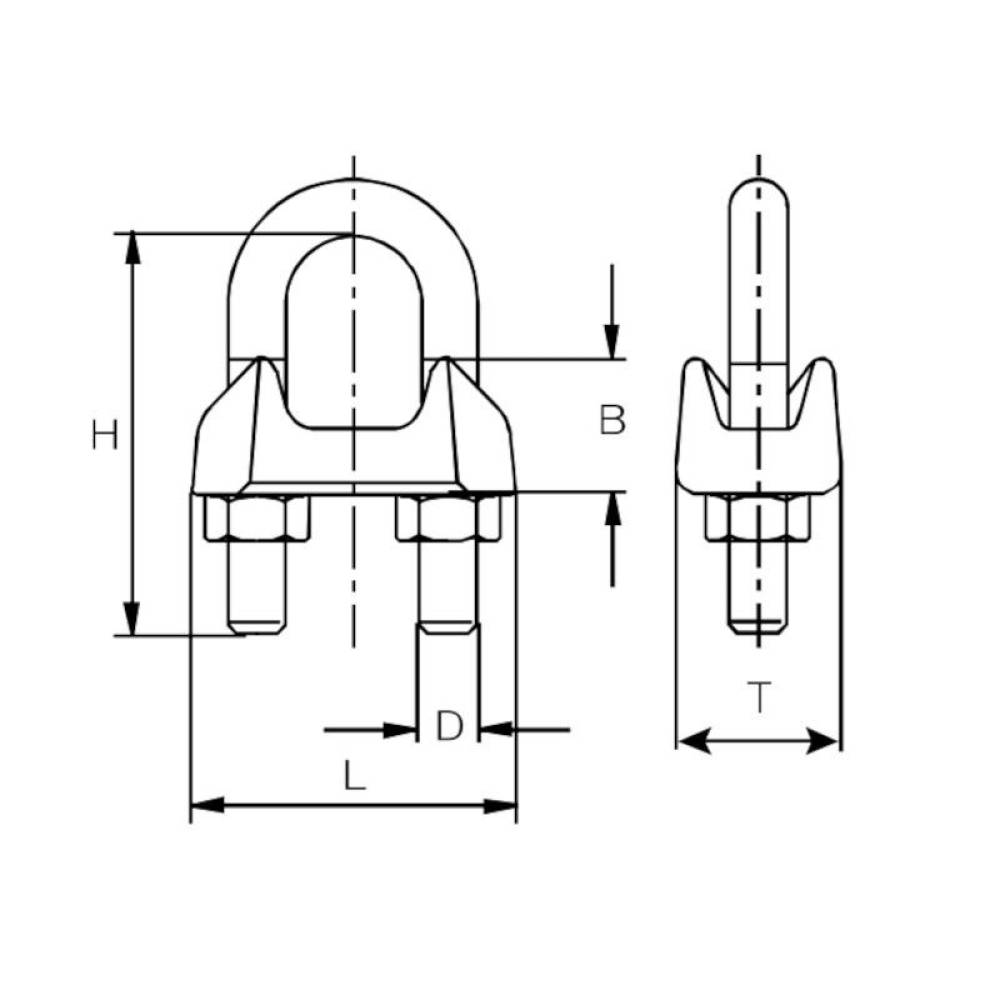

• Dimensiuni masive față de modelele mici — față de fi8 (H=28mm, L=30mm, T=14mm), brida fi10 face un salt major: H=34mm, L=34mm, T=18mm, B=17mm — tijele cu 28% mai groase, corpul cu 13% mai lat, înălțime cu 21% mai mare. Suprafața de contact cu cablul crește proporțional, distribuind forța de strângere pe o zonă mai mare.
• Zinc galvanizat pe corp masiv de oțel — la sarcini mari, coroziunea este cel mai frecvent factor de cedare prematură. Stratul de zinc galvanizat protejează activ împotriva oxidării în medii umede, în contact cu sol sau în instalații expuse permanent la intemperii.
• Două piulițe M10 — moment de strângere controlat — piulițele M10 permit un moment de strângere semnificativ mai mare față de M8, esențial pentru a menține tensiunea în cablu la sarcini dinamice sau vibrații (utilaje, platforme, structuri industriale).

• Clemă de cablu DIN 741 — SCG

  Material: Corp oțel maleabil · Furcă C15 · Finisaj: Zincat

  Denom.	Nr. art.	Ø cablu (mm)	M	a	H	L	h	E	L1	Nr. inst.	Cant. cutie
  SCG103	09520010	3	M4	9	16	21	10	12	10	2	200
  SCG104	09520027	4	M4	9	19	21	10	12	10	3	200
  SCG105	09520028	5	M5	11	19	23	10	13	11	3	200
  SCG106	09520036	6	M5	13	23	26	11	15	12	3	100
  SCG108	09520044	8	M6	16	28	30	15	19	14	4	100
  SCG110	09520052	10	M8	19	34	34	17	22	18	4	100
  SCG111	09520060	11	M8	20	36	36	18	22	19	4	100
  SCG113	09520079	13	M10	24	45	42	21	30	23	4	100
  SCG114	09520087	14	M10	25	47	44	22	30	23	4	50
  SCG116	09520095	16	M12	29	51	50	26	33	26	4	50
  SCG119	09520108	19	M12	32	63	54	30	38	29	4	25
  SCG122	09520124	22	M14	37	71	61	34	44	33	5	15
  SCG126	09525697	26	M14	41	81	65	37	45	35	5	15
  SCG130	09525700	30	M16	48	94	74	43	50	37	6	10
  SCG134	09525865	34	M16	52	104	80	50	55	42	6	10
  SCG140	09520167	40	M16	58	124	88	55	60	45	6	5
  SCG145	09520175	45	M18	65	148	112	65	65	49	8	5
  SCG150	09520183	50	M20	74	152	121	67	67	51	8	5

  Atenție: Clemele trebuie strânse din nou după prima tensionare a cablului. Corpul clemei se montează pe partea activă. Distanța dintre cleme = 6 mm × diametrul cablului. Aceste produse nu sunt EIP (Echipamente Individuale de Protecție).
